La nature duale du silicium

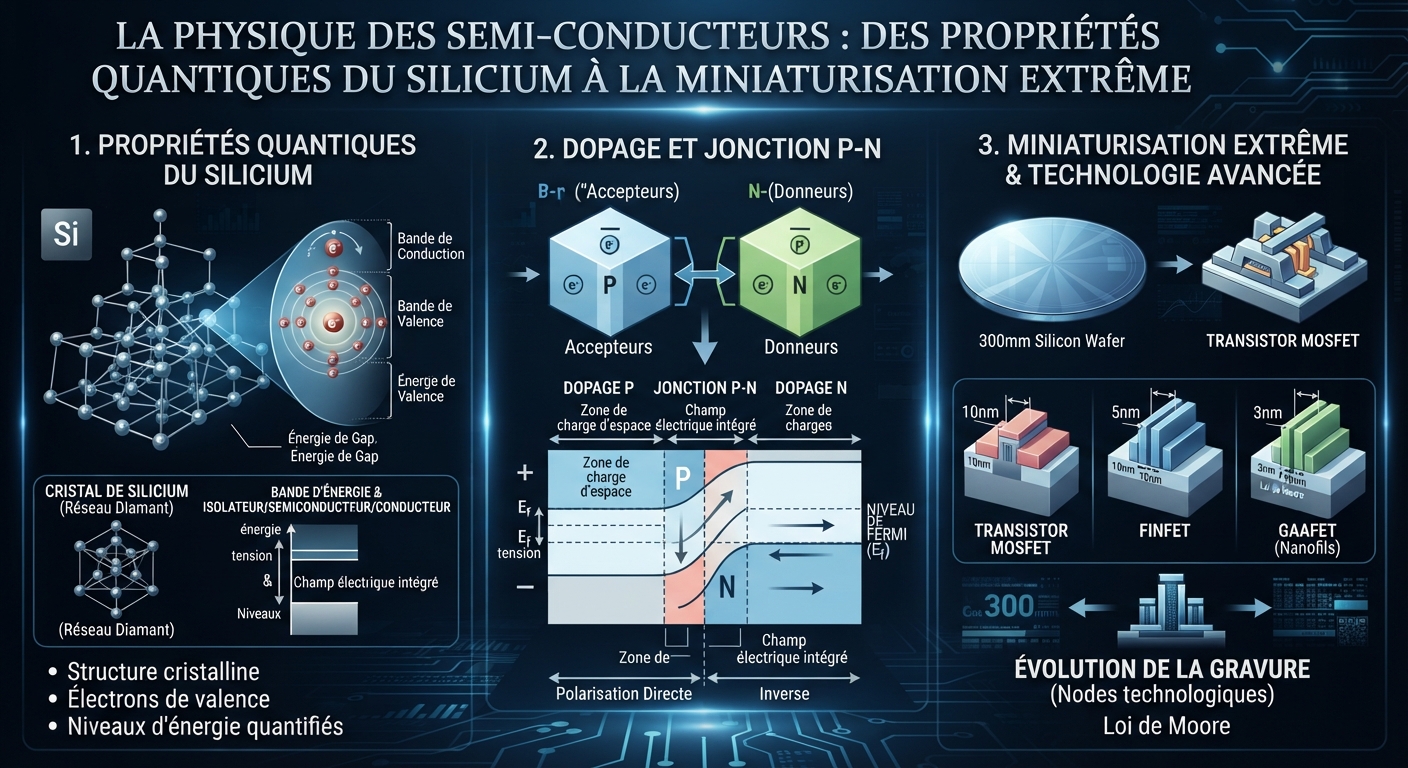

Le silicium est l'élément central de l'ère numérique en raison de ses propriétés électroniques uniques. Classé comme semi-conducteur, il possède une structure cristalline où les électrons sont liés de manière covalente. À température ambiante, ces électrons sont immobiles, rendant le matériau isolant. Cependant, la physique quantique nous enseigne que l'ajout d'impuretés, un processus appelé "dopage", permet de modifier radicalement cette conductivité. En introduisant des atomes comme le phosphore ou le bore, on crée des porteurs de charge libres — électrons ou "trous" — qui permettent de contrôler le flux de courant électrique avec une précision chirurgicale.
La jonction PN et la naissance du transistor
Le cœur de toute technologie numérique repose sur la jonction PN, l'interface entre un silicium dopé négativement et un silicium dopé positivement. Cette jonction agit comme une valve électronique : elle permet au courant de passer dans un sens tout en le bloquant dans l'autre. En combinant ces jonctions, on obtient le transistor à effet de champ (MOSFET), l'unité de base de tout processeur. Le transistor fonctionne comme un interrupteur binaire : une tension appliquée sur une grille de contrôle permet ou empêche le passage du courant entre une source et un drain, traduisant ainsi les états physiques en 0 et 1.
Les défis de la miniaturisation extrême
La loi de Moore a longtemps dicté le rythme de l'industrie, poussant les ingénieurs à réduire la taille des transistors à des échelles nanométriques. Aujourd'hui, nous atteignons des dimensions où les effets quantiques deviennent problématiques. À l'échelle de quelques nanomètres, les électrons ne se comportent plus comme des billes classiques mais comme des ondes de probabilité. Le phénomène d'effet tunnel, où l'électron traverse une barrière isolante qu'il ne devrait pas pouvoir franchir, provoque des fuites de courant et une dissipation thermique massive. Cette limite physique force l'industrie à repenser l'architecture des puces, passant des structures planes aux transistors 3D (FinFET) et aux architectures empilées.
Vers de nouveaux matériaux et architectures
Face aux limites du silicium pur, la recherche scientifique explore des alternatives pour maintenir la progression technologique. Le graphène, les nanotubes de carbone et les semi-conducteurs à large bande interdite comme le nitrure de gallium sont étudiés pour leur capacité à transporter les électrons plus rapidement et avec moins de perte d'énergie. Parallèlement, l'architecture des processeurs évolue vers le "Chiplet", où plusieurs composants spécialisés sont interconnectés sur un même substrat, permettant de contourner les difficultés de fabrication liées à la gravure de puces monolithiques trop complexes.
L'essentiel
La maîtrise des semi-conducteurs est le socle sur lequel repose toute notre civilisation numérique. De la compréhension intime des interactions quantiques au sein du cristal de silicium jusqu'aux prouesses d'ingénierie nécessaires pour graver des milliards de transistors sur une surface de quelques millimètres carrés, cette discipline illustre parfaitement la fusion entre la recherche fondamentale et l'application industrielle. Alors que nous atteignons les limites physiques de la miniaturisation, l'avenir de l'informatique dépendra de notre capacité à exploiter de nouveaux phénomènes quantiques et de nouveaux matériaux pour continuer à repousser les frontières du calcul.
